Betzov zakon

Datoteka:Betz tube.svg

Skica protoka fluida kroz pokretač (vjetroagregat) oblika diska.


Betzov zakon praktički znači da niti jedan vjetroagregat ne može biti učinkovitiji od 59,3%.

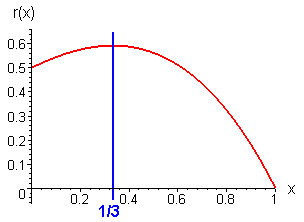

Na vodoravnoj osi je omjer brzine vjetra iza i ispred rotora vjetroagragata v₂/v₁, a na okomitoj osi je stupanj aerodinamičke pretvorbe C_p.

Datoteka:ASU School of Sustainability 3217218675.jpg

Mali vjetroagregati na školi u Arizoni.

Datoteka:Quietrevolution Bristol 3513051949.jpg

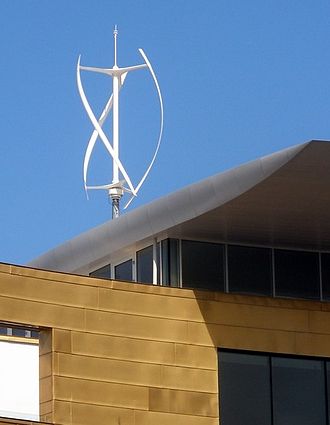

Mali vjetroagregat u Bristolu.

Betzov zakon matematički prikazuje stupanj aerodinamičke pretvorbe koji je jednak omjeru snage na vratilu vjetroagregata i raspoložive snage u slobodnoj struji vjetra. Nažalost, dio ukupne kinetičke energije vjetra je neiskoristiv, jer vjetar mora nastaviti strujanje kako bi omogućio dolazak vjetru iza sebe. Najveći mogući stupanj aerodinamičke pretvorbe je tzv. Betzova granica i ona iznosi 0,593 (16/27). Nijedan trenutno dostupan moderni vjetroagregat ne može imati učinkovitost veću od:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle P_{\rm max} = \begin{matrix} \frac{16}{27} \cdot \frac{1}{2} \end{matrix} \cdot \rho \cdot S \cdot v_1^3 } .

Zbog dodatnih gubitaka pri pretvorbi energije do dobivanja električne energije proizlazi da se manje od pola kinetičke energije vjetra može iskoristiti kao korisna električna energija. Za moderne vjetroturbine je stupanj iskorištenja ≈ 0,45, a na nekim turbinama ide sve do 0,50.

Betzov zakon praktički znači da niti jedan vjetroagregat ne može biti učinkovitiji od 59,3%.

Fizikalno objašnjenje

Pretvorba kinetičke energije vjetra u kinetičku energiju vrtnje vratila se odvija pomoću lopatica rotora vjetroagregata.

Pretpostavke

• rotor vjetroagregata nema gubitke u ležajevima – to je teoretski idealni rotor, s beskonačnim brojem lopatica, koje nemaju otpor strujanju zraka. Svaki otpor strujanja smanjuje teoretsku idealiziranu vrijednost.
• protok zraka je horizontalan, te sav obujam zraka koji uđe u lopatice vjetroagregata i izađe iz lopatica vjetroagregata.
• protok zraka je nestišljiv, što znači da gustoća zraka ostaje nepromjenjiva, te nema prijelaza topline s rotora na zrak i obratno.
• rotor vjetroagregata je bez težine, pa se ne uzima u obzir moment sile tog rotora.

Primjena zakona o očuvanju energije

Primjenom zakona o očuvanju energije, maseni protok (protok mase fluida u jedinici vremena) se može izraziti:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle \dot m = \rho \cdot A_1 \cdot v_1 = \rho \cdot S \cdot v = \rho \cdot A_2 \cdot v_2 }

gdje je: v₁ – brzina fluida ispred rotora (m/s), v₂ – brzina fluida iza rotora (niz vjetar), v – brzina fluida na rotoru, ρ – gustoća fluida (kg/m³), S – površina lopatica rotora (m²). Sila kojom lopatice rotora djeluju na vjetar ili protok fluida se može izraziti:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle \begin{align} F & = m \cdot a \\ & = m \cdot \tfrac {dv} {dt} \\ & = \dot m \cdot \Delta v \\ & = \rho \cdot S \cdot v \cdot \left ( v_1 - v_2 \right ) \\ \end{align} }

Snaga i rad sile

Rad koji vrši ta sila za vrlo mali pomak se može izraziti:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle dE = F \cdot dx }

A snaga vjetra time proizlazi:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle P = \begin{matrix} \frac{dE}{dt} \end{matrix} = F \cdot \begin{matrix} \frac{dx}{dt} \end{matrix} = F \cdot v }

Ako se uvrsti vrijednost sile u zadnju jednadžbu, snaga vjetra je:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle P = \rho \cdot S \cdot v^2 \cdot (v_1-v_2) }

Snaga vjetra se može izračunati i korištenjem izraza za kinetičku energiju vjetra:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle P = \begin{matrix} \frac{\Delta E}{\Delta t} \end{matrix} }

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle = \begin{matrix} \frac12 \end{matrix} \cdot \dot m \cdot (v_1^2 - v_2^2) }

Uvrštavanjem izraza za maseni protok vjetra dobivamo:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle P = \begin{matrix} \frac12 \end{matrix} \cdot \rho \cdot S \cdot v \cdot (v_1^2 - v_2^2) }

Oba izraza za snagu vjetra su točna, tako da se vrijednosti mogu izjednačiti:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle P = \begin{matrix} \frac12 \end{matrix} \cdot \rho \cdot S \cdot v \cdot (v_1^2 - v_2^2) = \rho \cdot S \cdot v^2 \cdot (v_1-v_2) }

Sređivanjem vrijednosti dobivamo:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle \begin{matrix} \frac12 \end{matrix} \cdot (v_1^2-v_2^2) = \begin{matrix} \frac12 \end{matrix} \cdot (v_1 - v_2) \cdot (v_1 + v_2) = v \cdot (v_1-v_2) }

ili

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle v = \begin{matrix} \frac12 \end{matrix} \cdot (v_1 + v_2) }

To znači da se brzina vjetra na lopaticama rotora može uzeti kao srednja vrijednost brzine vjetra ispred i iza rotora.

Betzov zakon i stupanj aerodinamičke pretvorbe

Izraz za kinetičku energiju vjetra se može napisati kao:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle \dot E = \begin{matrix} \frac12 \end{matrix} \cdot \dot m \cdot (v_1^2 - v_2^2) }

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle = \begin{matrix} \frac12 \end{matrix} \cdot \rho \cdot S \cdot v \cdot (v_1^2 - v_2^2) }

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle = \begin{matrix} \frac14 \end{matrix} \cdot \rho \cdot S \cdot (v_1 + v_2) \cdot (v_1^2 - v_2^2) }

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle = \begin{matrix} \frac14 \end{matrix} \cdot \rho \cdot S \cdot v_1^3 \cdot (1 - (\frac{v_2}{v_1})^2 + (\frac{v_2}{v_1}) - (\frac{v_2}{v_1})^3) } .

Deriviranjem gornjeg izraza s obzirom na Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle \frac{v_2}{v_1} } , može se dobiti maksimalna vrijednost za kinetičku energiju vjetra, a ona je za Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle \begin{matrix} \frac {v_2}{v_1} = \frac13 \end{matrix} } . Maksimalna vrijednost za snagu vjetra time proizlazi:

$P_{\rm {max}}={\begin{matrix}{\frac {16}{27}}\cdot {\frac {1}{2}}\end{matrix}}\cdot \rho \cdot S\cdot v_{1}^{3}$.

Ili sređivanjem dobivamo:

Obrada nije uspjela. (MathML sa SVG ili PNG za rezervu (preporučljivo za moderne preglednike i alate za pristupačnost): Invalid response ("Math extension cannot connect to Restbase.") from server "https://wikimedia.org/api/rest_v1/":): {\displaystyle P = \begin{matrix} \frac12 \end{matrix} \cdot \rho \cdot S \cdot v_1^3 \cdot C_\mathrm{p} } .

Stupanj aerodinamičke pretvorbe C_p (= P/P_wind) ima maksimalnu vrijednost: C_p.max = 16/27 = 0,593 (ili 59,3%). %). Za moderne vjetroturbine je stupanj iskorištenja ≈ 0,45, a na nekim turbinama ide sve do 0,50.
